ESXi7にOPNsenseをインストールする方法

1. OPNsense用 ESXi の構成の確認

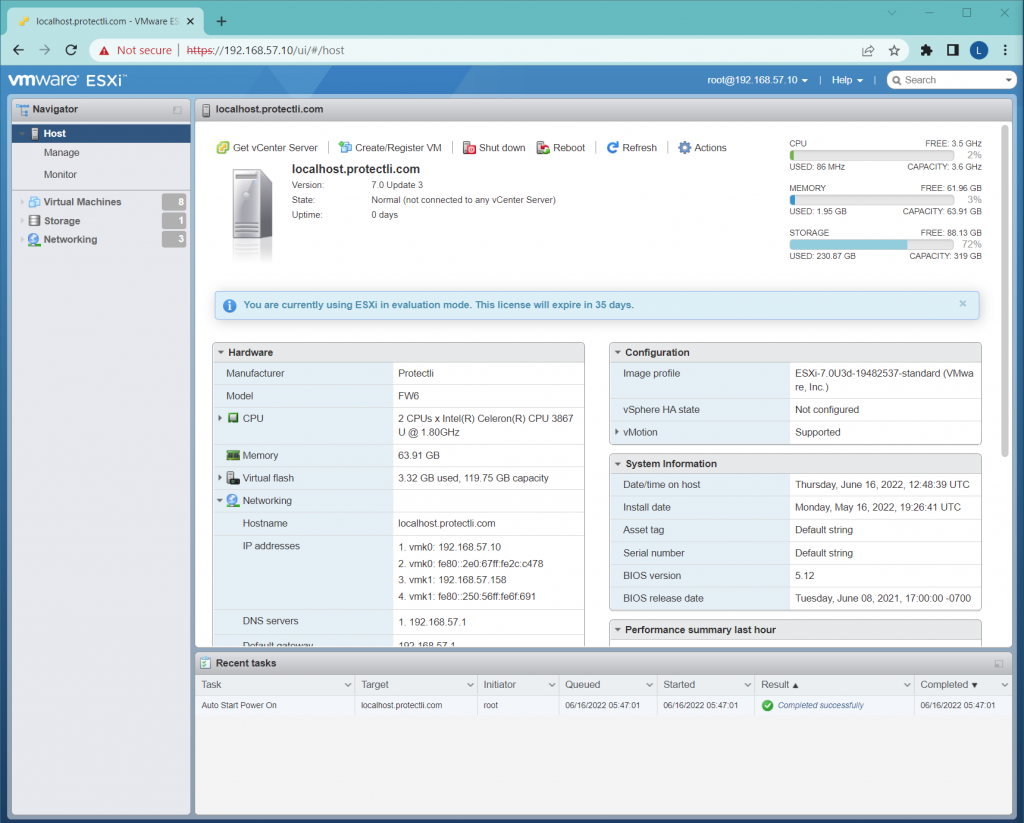

• ESXi のインストール時に設定した IP を使用してユーザーインターフェイスにログインします。
  ホーム ページは次の画像のようになります。

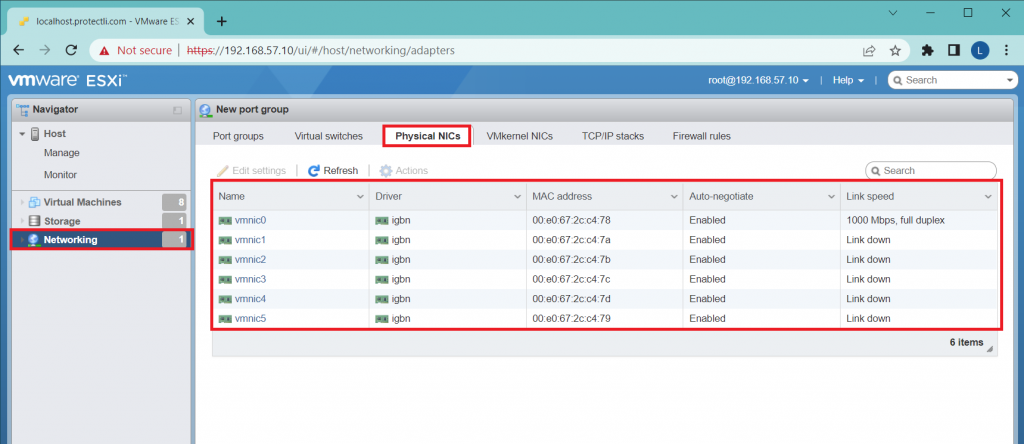

1.1 物理NICを確認する

• 物理 NIC を確認するには、[ネットワーク] > [物理 NIC] に移動します。
  各NICは、VMサーバー上の物理ポートに関連づけられます。
  インストール中に管理ネットワークが「vmnic0」になるます。
  以下に、使用可能な NIC と、ESXi がVMサーバー上の各ポートを認識する方法の表を示します。

1.2 仮想スイッチを作成する

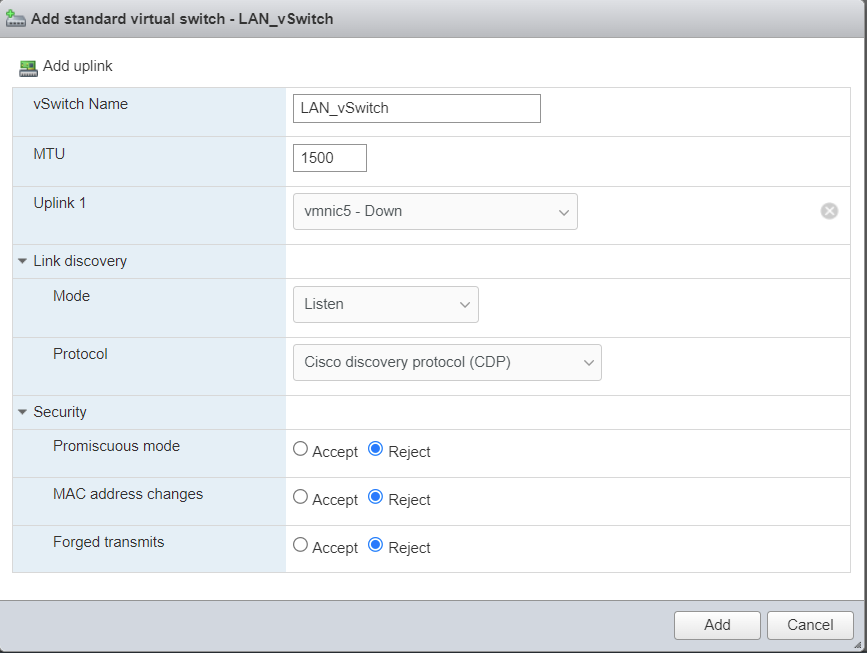

• [仮想スイッチ] タブを選択します。ESXi は、インストール中に「vSwitch0」という名前の標準スイッチを作成します。デフォルトでは、vSwitch0 は 2 つのポート グループを接続します。管理ネットワークと VM ネットワーク。すべてのVMホストに参加するには、LANネットワークを作成する必要があります。LAN_vSwitchという名前を使用します。まず、[標準仮想スイッチの追加] リンクを選択します。vSwitch 名とアップリンク 1 行のみを変更します。WAN ポート グループにはデフォルトの vSwitch0 を使用します。

1.3 ポートグループの作成とVSWITCHへのリンク

• [ポート グループ] タブに移動すると、2 つの既定のポート グループが表示されます。

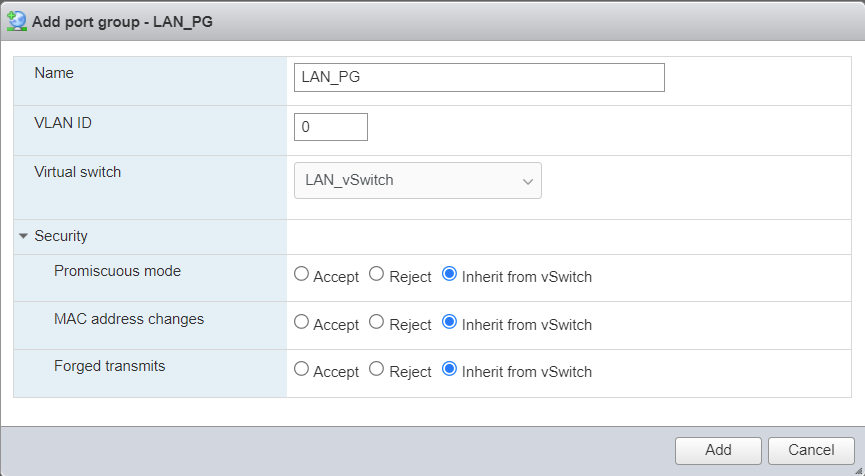

  [ポート グループの追加] を選択して構成を開始します。
  正しい vSwitch をポート グループに割り当てていることを確認します(次の図を参照)。
  • 名前を割り当てる:LAN_PG
  • 仮想スイッチ:LAN_vSwitch

• 同じ手順を使用してWAN_PGを割り当てます。
  • 名前を割り当てる:WAN_PG_FW
  • 仮想スイッチ:vスイッチ0
  • 無差別モード:受け入れる
  • MAC アドレスの変更:承認する
  • 偽造送信:受け入れる

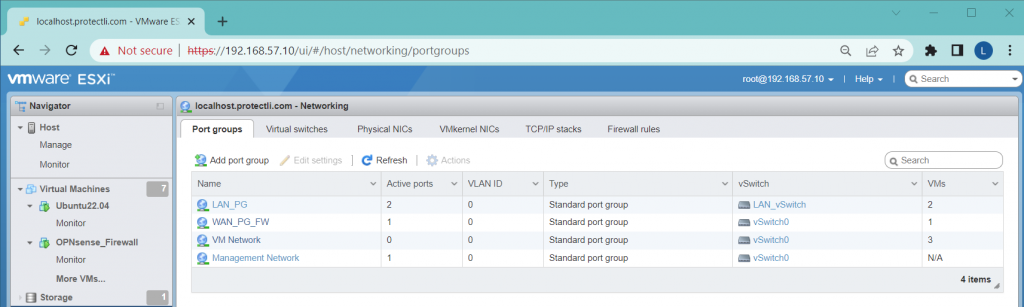

• 次の図は、すべてのポート グループを示しています。

2. 仮想マシンの作成

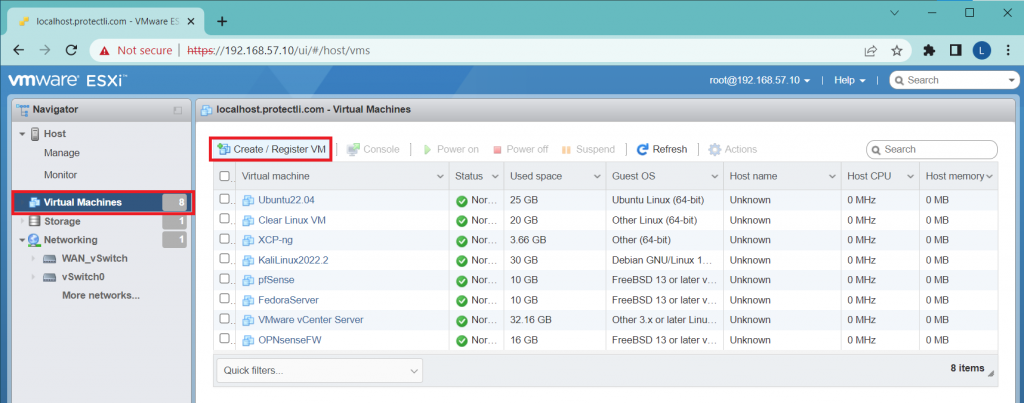

• 左側のナビゲーター内から仮想マシンに移動します。


• テスト練習用に “OPNsense_Firewall” という名前の別の VM を作成します。
• [Create / Register VM] を選択して、新しい VM の作成を開始します。

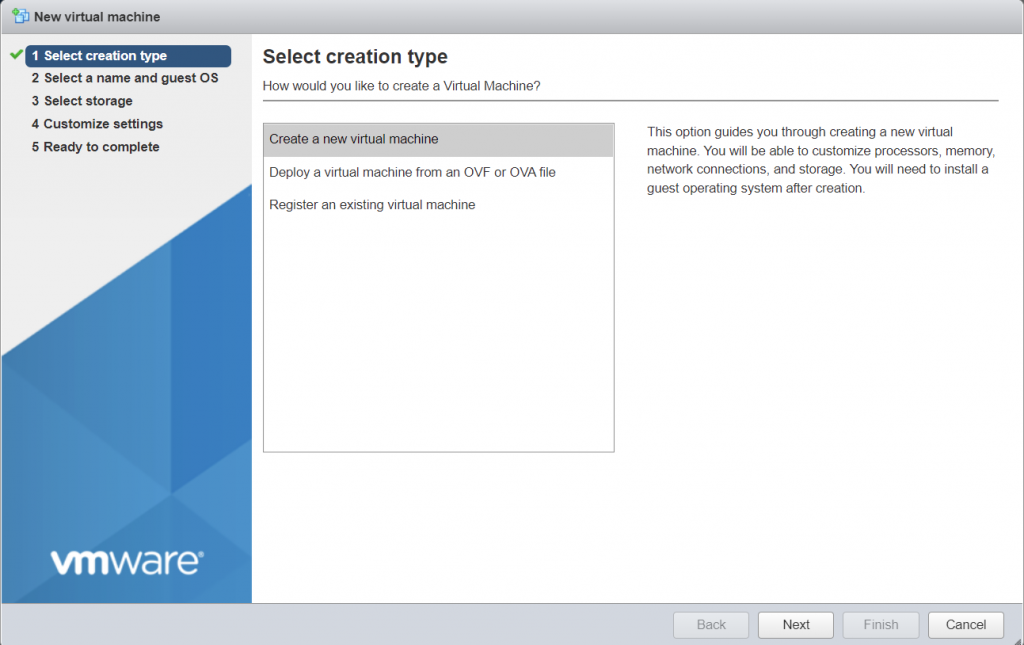

2.1 作成タイプの選択

• 「Create a new virtual machine」を選択して新しい仮想マシンを作成する。
  「next」をクリック。
  「.iso」のセットアップに従い進めます。

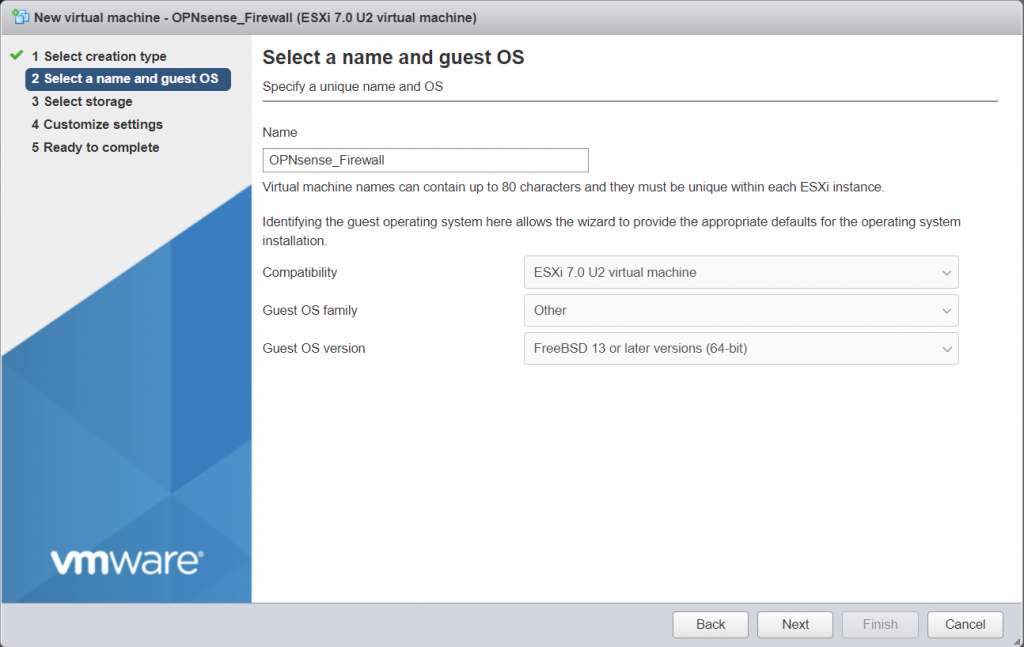

2.2 名前とゲストOSを選択する

• 名前(Name) : OPNsense_Firewall
• 互換性(Compatibility) : ESXi 7.0 U2 仮想マシン(今回はESXi 8.0)
• Guest OS Version : FreeBSD 13 以降のバージョン (64 ビット)

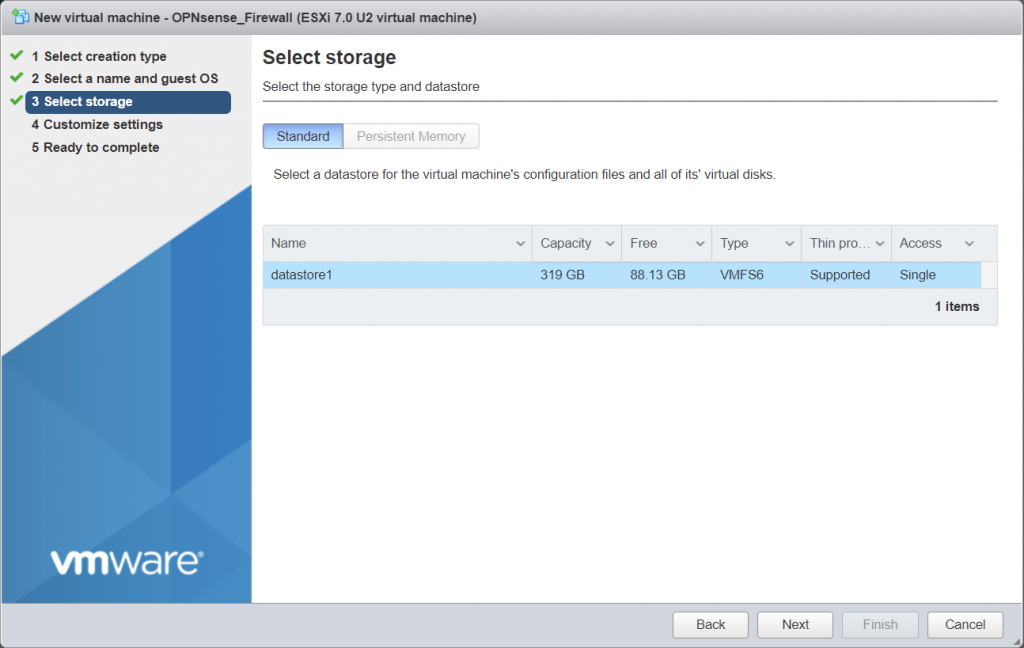

2.3 ストレージの選択

• VM を格納するデータストアを選択します。

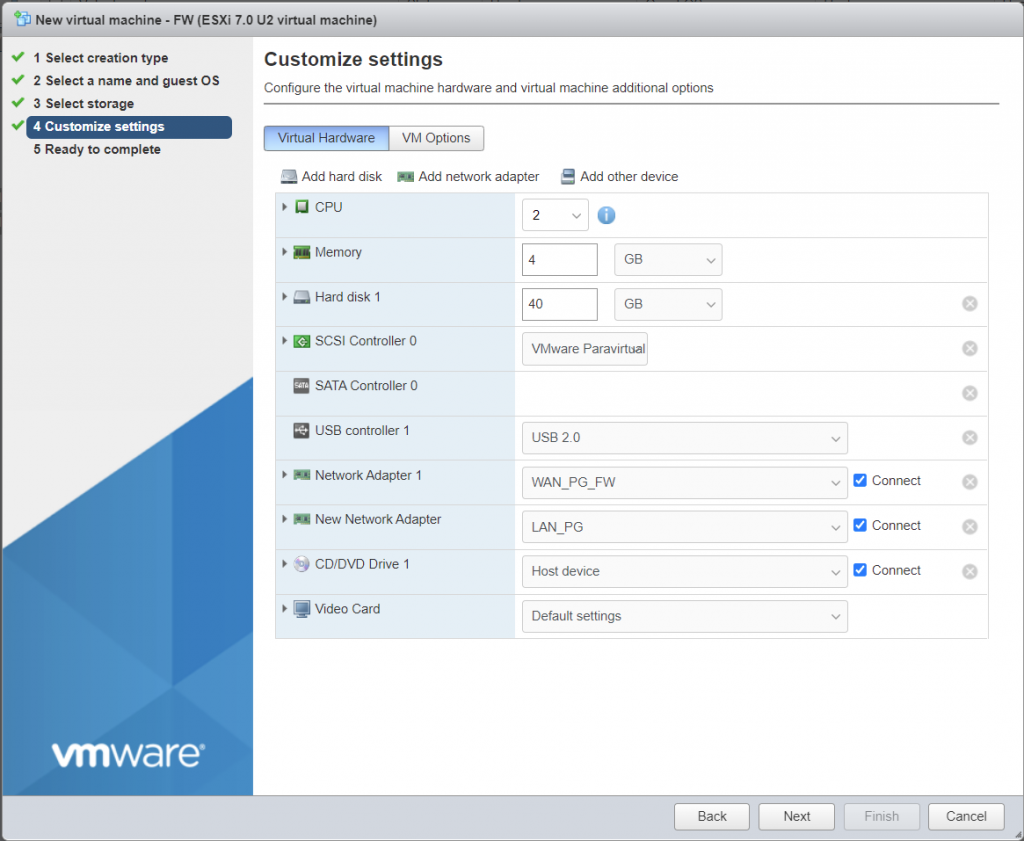

2.4 設定のカスタマイズ

• プロセッサ:2
• メモリ:4ギガバイト
  • 拡張 – ディスク プロビジョニング: シン プロビジョニング
• ハードディスク 1:40GB
• ネットワーク アダプタ 1:WAN_PG_FW

*選択:上記からネットワークアダプタを追加し、ネットワークアダプタ2に割り当てます:LAN_PG*

• CD/DVD ドライブ 1:ドロップダウン メニューを使用して、アップロードされたファイルをデータストアから見つけます。
  • [ホスト デバイス] ドロップダウン メニューをクリックし、[データストアISO ファイル] を選択してデータストアブラウザ ウィンドウを開きます。
  • データストアを選択し、左上の[アップロード] を選択して、OPNsense ISO ファイルを見つけてアップロードします。アップロードされるまで待ってから続行します。
  • アップロードしたISOをクリックし、[選択]を押します。
  • 左側の[CD/DVD ドライブ 1] を展開し、[CD/DVD メディア] セクションでファイルを表示して、必ずアップロードします。

「接続」または「電源投入時に接続」のすべての設定がオンになっていることを確認します。下の画像を参照してください。

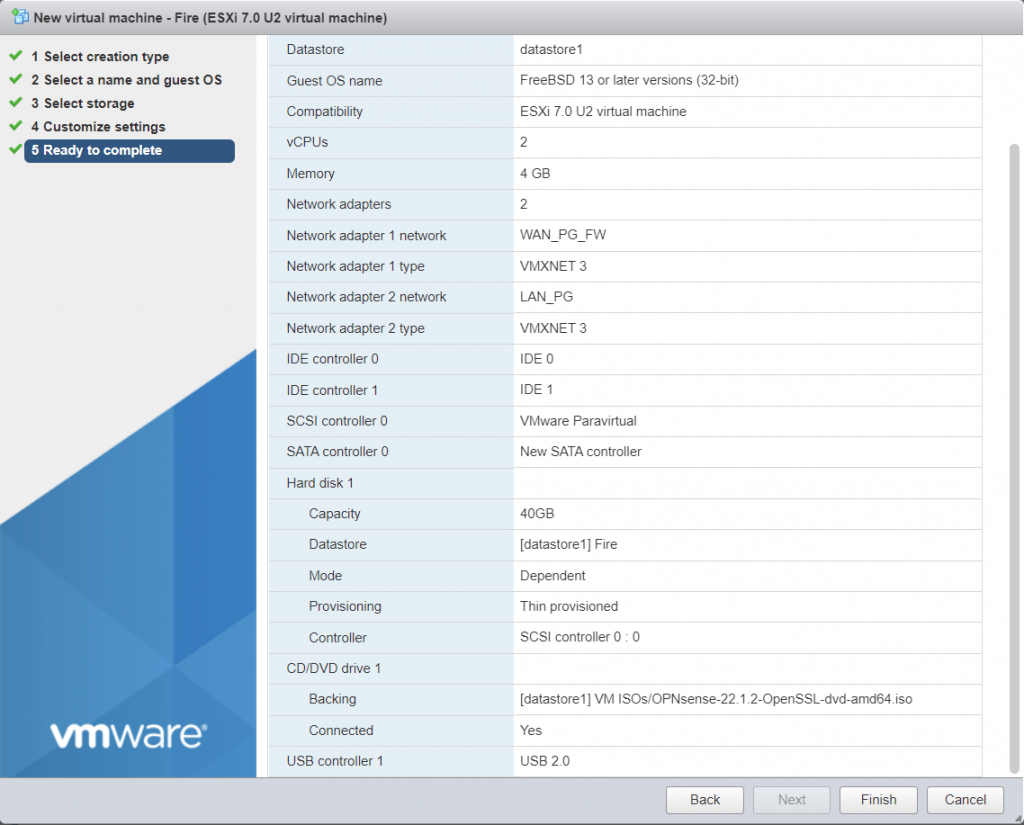

2.5 完了する準備ができました

• [Finish] をクリックします。

3. 接続の確認

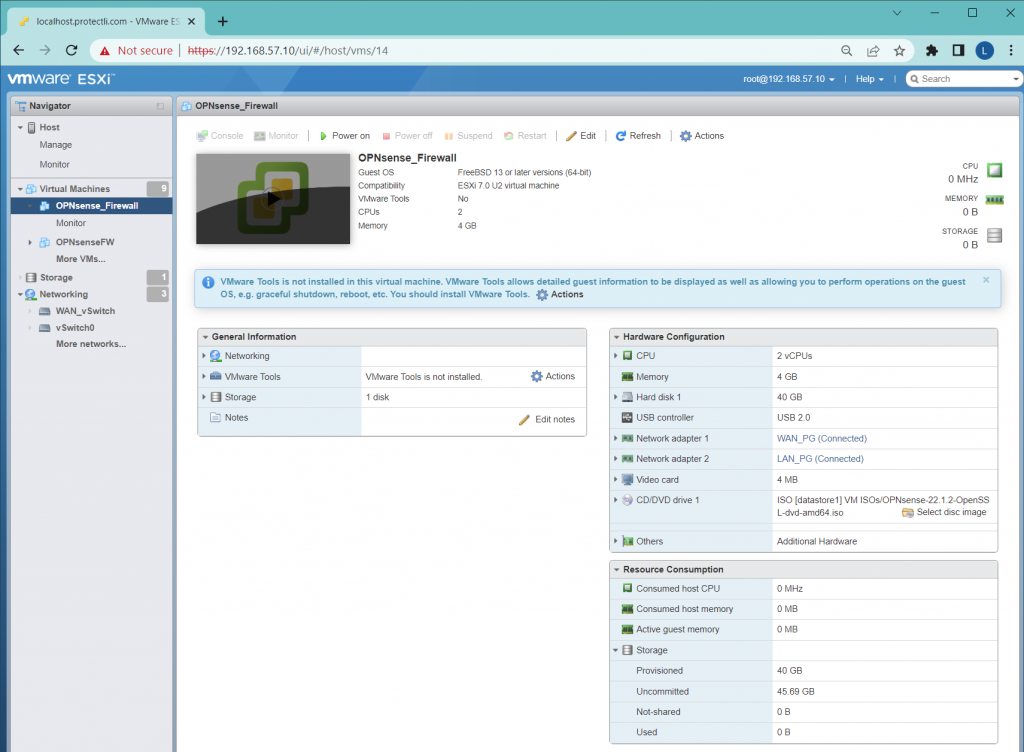

• 仮想マシンから新しく作成した VM “OPNsense_Firewall” を選択します。構成を調べて正確性を確認し、[PowerON] を選択します。

4. インストールOPNsense_Firewall

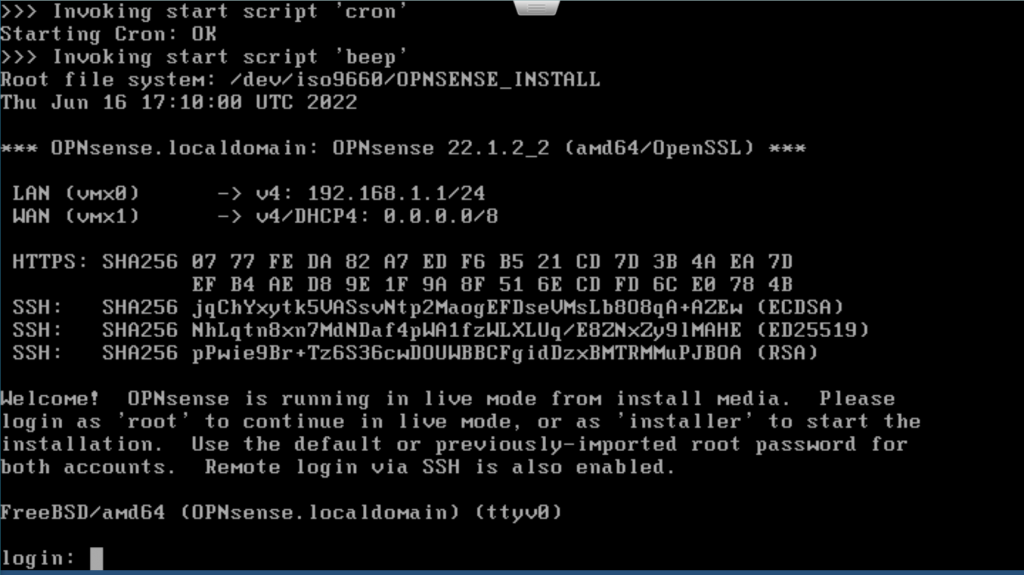

• ログイン画面が表示されるまで、OPNsenseがすべての構成モジュールを実行できるようにします。何かが失敗しても心配しないでください、しかしVMはなんとかログインページに到達します。ロードするといつでも設定を調整できます。目標は、現在の「ライブメディア」の状態ではなく、割り当てられたディスク領域にOPNsenseをインストールすることです。

4.1 OPNSENSEインストーラの起動

デフォルトのログイン情報を使用して、OPNsenseインストーラにアクセスします。

• Login: installer
• Password: opnsense

4.1 ディスクへの書き込み

• インストール時に、次の選択または独自の選択を行います。
  • キーマップ選択:デフォルトのキーマップで続行
  • タスク:インストール(ZFS) ZFS GPT/UEFI ハイブリッド
  • 仮想デバイスタイプ:ストライプストライプ:冗長性なし
  • ZFS構成:スペースバーを押してVMware仮想ディスクを選択すると、[ * ]が表示されます。
  • ラストチャンス:正しいディスクが選択されている場合は[はい]を選択し、完了させます。
  • 最終構成:インストールの終了と再起動の完了

*イーサネットケーブルをFW6A LANポートに接続し、WANイーサネットポートを接続したままにする*

4.2 設定

デフォルトでは、OPNsense は WAN を vmx1 に、LAN を vmx0 に割り当てますが、これを逆にする必要があります。以下のオプション1の手順を使用して、設定を調整します。

• オプション 1[インターフェイスの割り当て] を選択し、画面の指示に従います。
  • 今すぐ LAGG を設定しますか?N
  • 今すぐ VLAN を設定しますか。N
  • WAN インターフェイス名を入力します:vmx0
  • LAN インターフェイス名を入力します:vmx1
  • オプションのインターフェイス:入力
  • 続行しますか?y

又は

• 「拡張構成」のオプション2を選択します。

5. OPNsense GUI へのアクセス

• LAN_PGに接続されているすべての VM の電源をオンにします。次に、5.2 の構成時に割り当てられたデフォルトの IP アドレスに移動します。

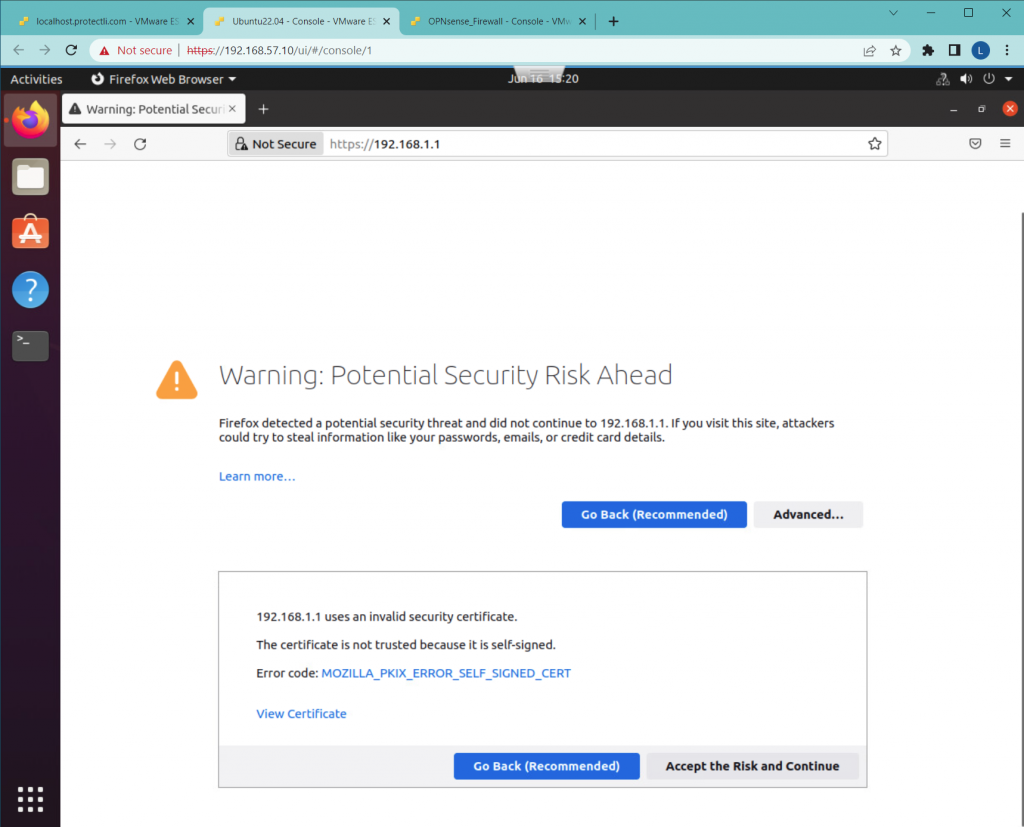

• [詳細] を選択してリスクを受け入れ、[リスクを受け入れて続行] を選択します。

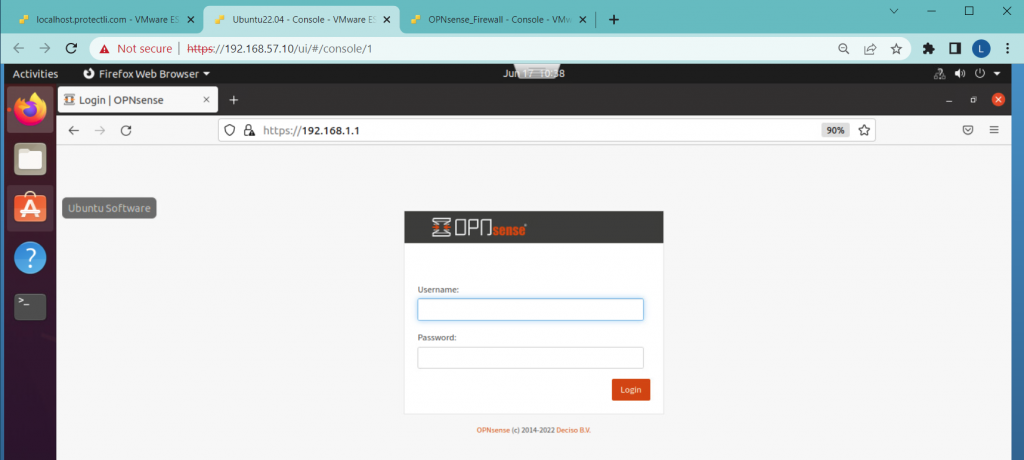

5.1 デフォルトでログイン

• Username: root
• Password: opnsense

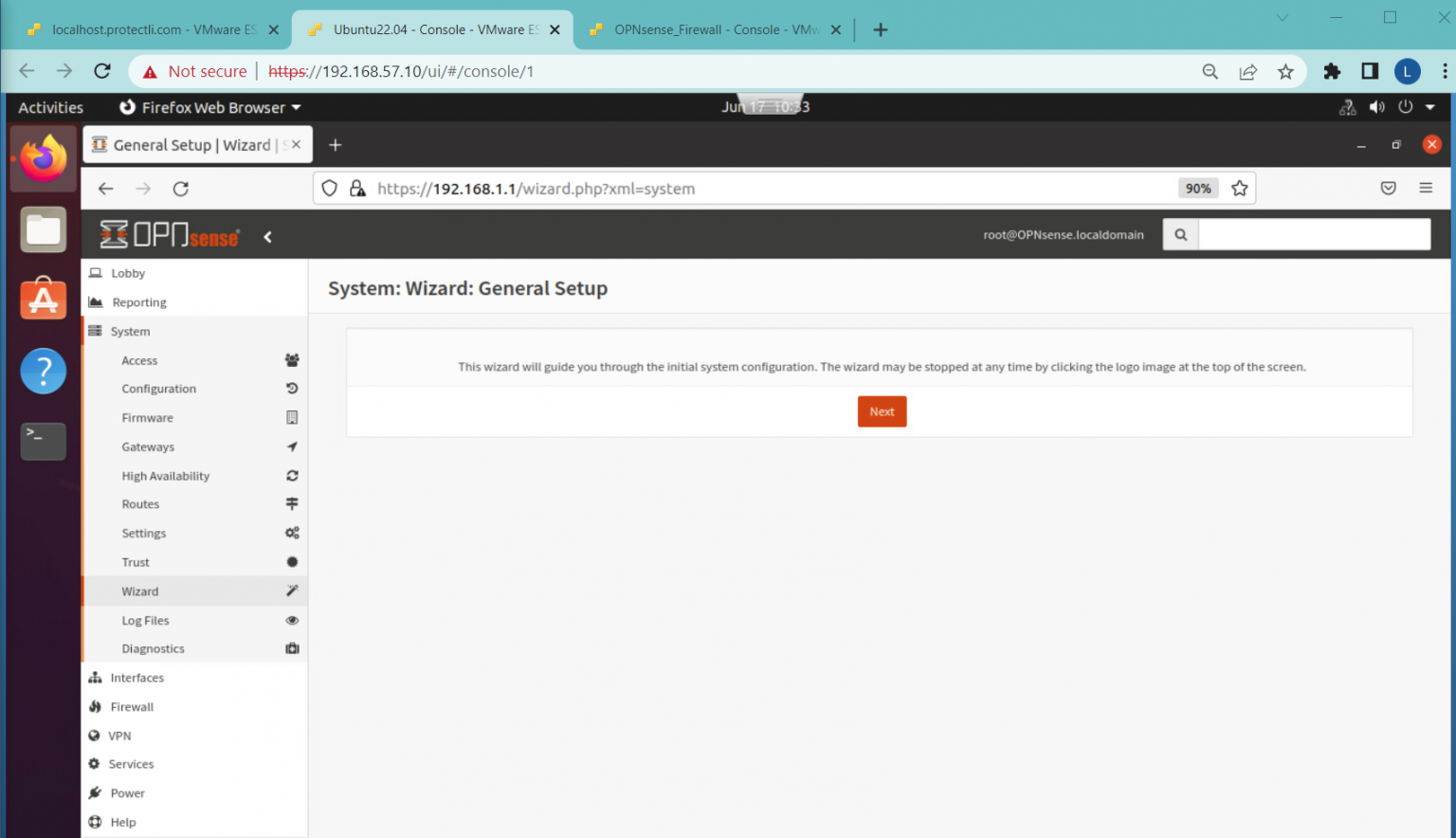

5.2 システムウィザード:一般設定

• 組織または個人設定で必要な設定を適用します。

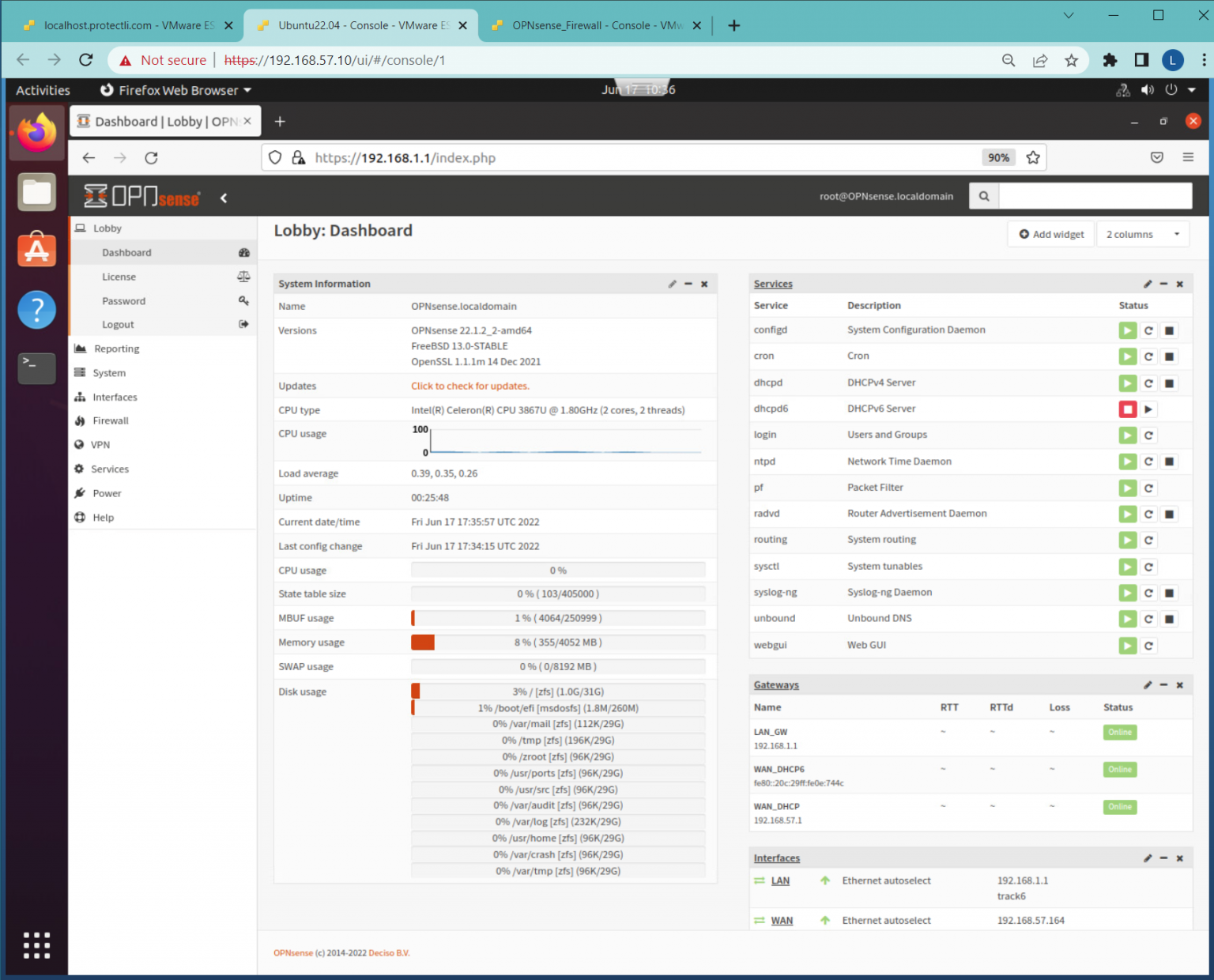

5.3 OPNSENSEダッシュボードビュー

• ダッシュボードを使用して、サービスなどを確認します。

これで、ESXi 7 に OPNsense が正常にインストールされました。
